أهم 10 مكونات أساسية لجهاز تشويش الطائرات بدون طيار: ما الذي يشوش حقًا على الطائرات بدون طيار؟

قد تبدو أجهزة التشويش على الطائرات بدون طيار كصناديق سوداء أو بنادق خيال علمي أنيقة من الخارج - ولكن من الداخل، فهي عبارة عن سيمفونية من المكونات المصممة بدقة تعمل في تزامن مثالي لتحقيق مهمة واحدة: تعطيل الطائرات بدون طيار قبل أن تصبح تهديدات. وسواء كنت تحرس مطاراً أو قاعدة عسكرية أو حدثاً عاماً، فإن فهم الهندسة المعمارية وراء هذه الأجهزة يساعدك على اتخاذ قرارات شراء أو تخصيص أو نشر أكثر ذكاءً.

إذن، ما الذي يدخل بالضبط في جهاز تشويش الطائرات بدون طيار الحديث؟ فيما يلي أهم 10 مكونات - وكيف يلعب كل منها دورًا حيويًا في المعركة من أجل السيطرة على المجال الجوي.

1. مولد الإشارات: دماغ جهاز التشويش

في صميم كل جهاز تشويش على الطائرات بدون طيار يوجد مولد الإشارة-مسؤول عن إنشاء إشارة التداخل التي تشوش أو تعطل الطائرة بدون طيار.

غالبًا ما تستخدم الأنظمة الحديثة التوليف الرقمي المباشر (DDS) مع FPGA رقاقات أو معالجات نطاق أساسي مخصصة لإخراج ضوضاء واسعة النطاق أو إشارات عشوائية زائفة. يتم ضبطها لتتناسب مع ترددات الاتصال أو الملاحة المحددة التي تستخدمها الطائرات بدون طيار، مثل GPS L1 (1575.42 ميجاهرتز)أو GLONASS أو نطاقات ISM الشائعة مثل 2.4 جيجاهرتز و5.8 جيجاهرتز.

فكّر في الأمر على أنه منسق موسيقى للحرب الإلكترونية - حيث يقوم بغزل النوع المناسب من "الضوضاء" لإخراج طائرة بدون طيار عن مسارها.

2. مضخم الطاقة: العضلات الكامنة وراء الرسالة

الإشارة لا تساوي شيئاً بدون طاقة. وهنا يأتي دور مضخم الطاقة يأتي في تعزيز الإشارات منخفضة الطاقة من المولد إلى مخرجات عالية القوة الكهربائية قوية بما يكفي لإغراق الموجات الهوائية وحجب اتصالات الطائرات بدون طيار.

غالبًا ما تستخدم أجهزة التشويش المتقدمة سلاسل تضخيم متعددة المراحلبدءًا من مضخمات الصوت منخفضة الضوضاء (LNAs) لتشكيل إشارة نظيفة، متبوعة ب وحدات طاقة متوسطةوالانتهاء ب GaN (نيتريد الغاليوم) عالي الطاقة (GaN) أو LDMOS مضخمات قادرة على إنتاج 50 واط إلى 500 واط من الخرج لكل نطاق.

تعتبر تقنية GaN مهمة بشكل خاص للأنظمة الحديثة - فهي توفر كفاءة عالية وحرارة منخفضة وحجمًا صغيرًا، مما يجعلها مثالية لأجهزة التشويش المحمولة والثابتة على حد سواء.

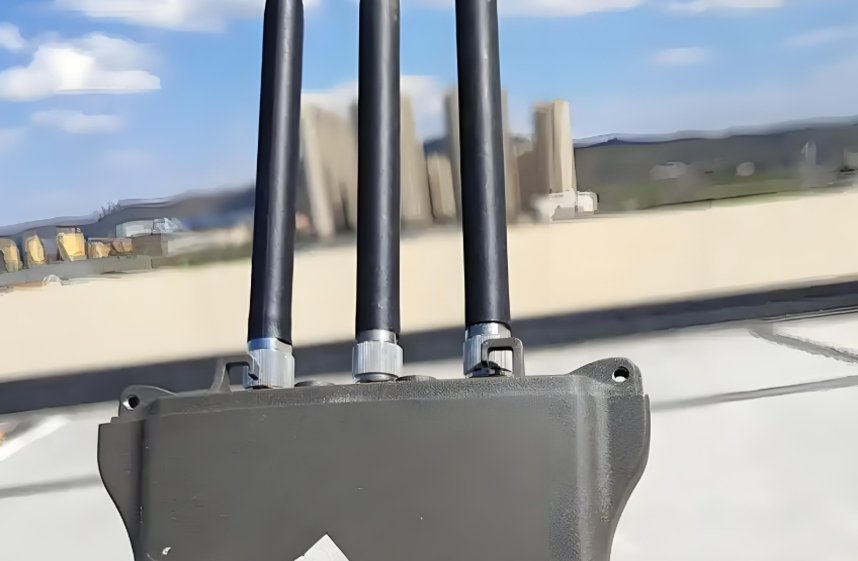

3. نظام الهوائي: حيث يلتقي الاتجاه مع الدقة

بمجرد حصولك على الإشارة والطاقة، تحتاج إلى توجيهها - بدقة. إن نظام الهوائي يتعامل مع هذا الأمر، حيث يقوم بتحويل الإشارات الإلكترونية إلى طاقة كهرومغناطيسية وإرسالها إلى السماء.

أنواع مختلفة من الهوائيات تناسب مهام مختلفة:

• هوائيات القطع المكافئ: مثالية للاستهداف لمسافات طويلة مع أشعة ضيقة عالية الكسب
• هوائيات المصفوفة المرحلية: أشعة قابلة للتوجيه إلكترونيًا يمكن أن تغير اتجاهها في أجزاء من الثانية
• هوائيات البوق: تغطية النطاق العريض للتشويش متعدد الترددات

يمكن أن يعني تصميم الهوائي الفرق بين التداخل مع طائرة بدون طيار مارقة واحدة فقط - أو القضاء على سرب كامل عبر نطاقات تردد متعددة.

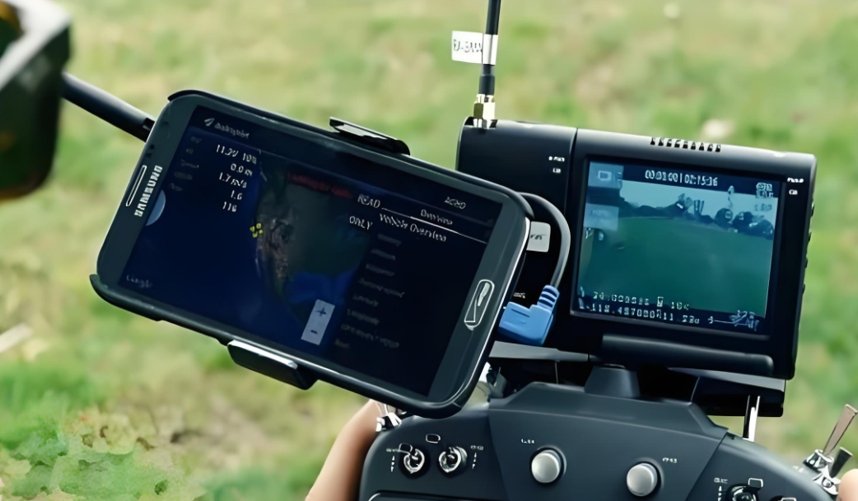

4. نظام التحكم: لوحة تحكم المشغل

أجهزة التشويش ليست أسلحة تطلق النار وتنسى. إن نظام التحكم يعمل كواجهة بشرية ووحدة تحكم منطقية - مما يتيح للمشغلين ضبط التردد، وإخراج الطاقة، واتجاه الحزمة، وتشخيص النظام في الوقت الحقيقي.

عادة ما تكون مبنية حول وحدات MCUs أو FPGAs، قد تشتمل وحدة التحكم على شاشة عرض أو أزرار مادية أو حتى واجهة شاشة تعمل باللمس. تسمح الأنظمة المتقدمة بالتحكم عن بُعد عبر التوصيلات اللاسلكية أو الإيثرنت، وبعضها يتضمن التبديل التلقائي للوضع القائم على الذكاء الاصطناعي للاستجابة الديناميكية للتهديدات.

في جوهرها، هذه هي قمرة القيادة لجهاز التشويش - وبدونها، فأنت تطير بدونها.

5. نظام الإمداد بالطاقة: شريان الحياة

سواء تم تركيب جهاز تشويش الطائرات بدون طيار على شاحنة أو حمله مثل البندقية، فإنه يحتاج إلى طاقة نظيفة ومستقرة. إن نظام إمداد الطاقة يضمن حصول كل وحدة داخلية - من FPGA إلى المضخم - على الجهد والتيار الذي تحتاجه.

تشمل الإعدادات الشائعة ما يلي:

• طاقة التيار المتردد (220 فولت) الرئيسية للتركيبات الثابتة
• حزم بطاريات الليثيوم لأجهزة التشويش على الهاتف المحمول
• محولات DC-DC لتزويد الفولتية المختلفة داخليًا
• مرشحات الطاقة لقمع الضوضاء الكهربائية وتجنب حلقات التغذية الراجعة

بدون نظام طاقة قوي، حتى أذكى أجهزة التشويش تصبح لبنة.

6. نظام التبريد: الحارس الصامت

الحرارة هي عدو الإلكترونيات - خاصة في الأنظمة عالية الطاقة. وهذا هو السبب في أن أجهزة التشويش الحديثة تشتمل على نظام التبريدمصممة للحفاظ على المضخمات ومزودات الطاقة ضمن الحدود الحرارية الآمنة.

تشمل طرق التبريد:

• خافضات الحرارة بزعانف من النحاس أو الألومنيوم
• مراوح الهواء القسري للتبريد الحراري
• حلقات التبريد السائل في الأنظمة العسكرية المثبتة على الحامل

لا يعمل نظام التبريد المصمم بشكل جيد على إطالة العمر الافتراضي فحسب، بل يضمن استقرار التشويش حتى أثناء التشغيل المستمر في البيئات الخارجية الحارة.

7. وحدة التحوير وتوليف الضوضاء: خداع الطائرة بدون طيار، وليس القانون

لا يتعلق الأمر فقط بتفجير الطاقة الخام. تقوم أجهزة التشويش الذكية بتعديل إشاراتها - إما على شكل ضوضاء بيضاء, زقزقة التشويشأو إشارات التردد الممسوح-لإرباك مستقبلات الطائرات بدون طيار بشكل أفضل مع تقليل استخدام النطاق الترددي غير الضروري.

تستخدم بعض الوحدات النمطية ثنائيات الضوضاء, مرشحات تمرير النطاق التردديو أنماط التعديل المعرفة بالبرمجيات لتوليد تشويشات مستهدفة. على سبيل المثال، للتشويش على طائرات DJI بدون طيار، قد تستخدم مسحًا ضيقًا بين 2.395-2.495 جيجاهرتز. وللتشويش على نظام تحديد المواقع العالمي (GPS)، قد تحاكي نغمات الملاحة L1 مع إزاحة زمنية.

هنا تلتقي الحرب الإلكترونية مع استخبارات الإشارة.

8. وحدة الكشف: اعرف قبل أن تشوش

تشتمل بعض أجهزة التشويش على وحدة الكشفوتحويلها إلى ثنائية الغرض أنظمة الكشف والتشويش. باستخدام المسح الضوئي للترددات اللاسلكية أو التحليل الطيفي، تحدد هذه الوحدة وصلات التحكم في الطائرات بدون طيار أو تغذية الفيديو الهابطة قبل التشويش.

تشمل المزايا ما يلي:

• الإنذار المبكر وتصنيف التهديدات
• استهداف تلقائي للنطاق التلقائي للحفاظ على الطاقة
• تحديد الاتجاه لتوجيه الهوائيات

وهي مفيدة بشكل خاص في المدن الذكية أو تطبيقات السجون، حيث يمكن أن يؤثر التشويش العشوائي على الاتصالات المشروعة.

9. وحدة قمع التوافقيات: مكافحة نظيفة، تشويش ذكية

يمكن لمضخمات الطاقة العالية أن تنتج عن غير قصد التوافقيات-إشارات غير مرغوب فيها بمضاعفات التردد المستهدف. يمكن أن تتداخل هذه الإشارات مع معدات إلكترونية أخرى أو تنتهك معايير التوافق الكهرومغناطيسي (EMC).

وحدات كبت التوافقياتغالبًا ما يتم بناؤه باستخدام مرشحات تمرير منخفضوإزالة هذه الآثار الجانبية - مما يحافظ على تركيز إشارة التشويش وتوافقها مع لوائح الترددات اللاسلكية. وهذا يحمي الأجهزة القريبة ويضمن أن جهاز التشويش لا يسبب مشاكل أكثر مما يحل.

10. مكونات الإسكان والمكونات الهيكلية: الشكل يلتقي مع الوظيفة

وأخيراً، يحتاج جهاز تشويش الطائرات بدون طيار إلى جهاز تشويش متين غلاف خارجي لحماية مكوناتها الداخلية. لكن الأمر لا يتعلق فقط بالمظهر المتين، بل يتعلق بقابلية البقاء والاستخدام في العالم الحقيقي.

عناصر التصميم الرئيسية:

• أغلفة مقاومة للصدمات للاستخدام المحمول
• تدريع EMC لتجنب تسرب الإشارة
• حوامل السكك الحديدية المعيارية للتركيبات المركبة أو الحامل ثلاثي القوائم
• مقاوم للماء بتصنيف IP لعمليات النشر في الهواء الطلق
• تصميم مريح للاستخدام المحمول باليد، مثل توازن الوزن وملمس المقبض

يضمن الغلاف المصمم جيدًا أن جهاز التشويش لا يعمل فقط - بل قابل للنشر في العالم الحقيقي، سواء كان ذلك تحت المطر أو تحت أشعة الشمس.

أفكار أخيرة فهم الآلة الكامنة وراء المهمة

إن جهاز تشويش الطائرات بدون طيار ليس مجرد أداة، بل هو نظام منسق بدقة حيث تلعب كل وحدة دورًا حاسمًا. يحدد مولد الإشارة ملف تعريف التهديد. مضخم الطاقة يجعلها حقيقية. يشكّل الهوائي اتجاهها. ويمنحه نظام التحكم المنطق. والباقي - من التبريد إلى الاكتشاف - يضمن عملها بشكل موثوق تحت النار.

سواء كنت تقوم بالشراء من أجل الدفاع، أو حماية البنية التحتية الحيوية، أو بناء منصات الجيل التالي المضادة للطائرات بدون طيار، فإن فهم هذه المكونات العشرة لا يساعدك على الشراء بذكاء فحسب، بل يساعدك على البناء بذكاء أكبر.

لأنه في عالم حرب الطائرات بدون طيار سريع التطور، فإن معرفة ما هو داخل الصندوق قد يكون مهمًا بقدر أهمية توجيهه إلى السماء.
